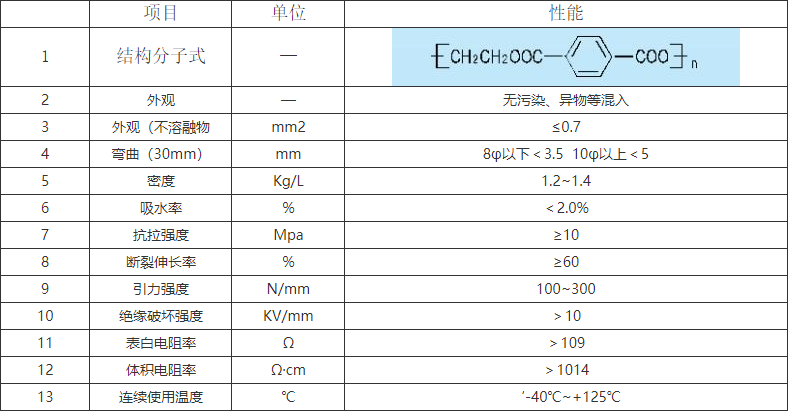

壁厚擊穿電壓不擊穿時間（秒）

體積電阻系數≥1014Q/cm2（溫度常溫，相對濕度≤65%）
5、抗拉強度≥5000pa/cm2。
二、檢驗方法：

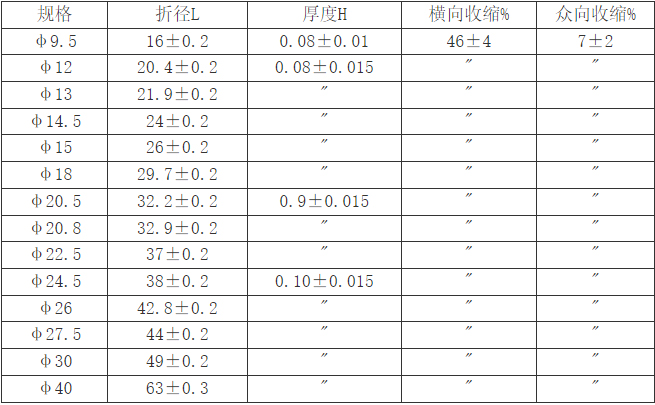

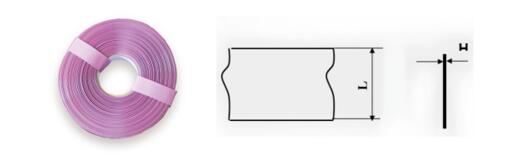

1、折徑：使用數顯游標卡尺[依《套管規格特性表》]
2、厚度：使用數顯千分卡尺[依《套管規格特性表》]
3、橫向收縮：
（1）剪取套管樣品100mm長。
（2）將套管放入（98土2）℃沸水中放置30秒。取出冷卻。
(3）量取寬度，并按下述方法計算：

4、縱向收縮：方式同橫向收縮，但量取方向改為縱向長度
5、耐溫試驗：（電池用常規試驗)
（1）將套管按電池要求套好并完全收縮。取10只樣品放入60土2℃的恒溫烘箱中，經1000h后取出。
應無破裂、發脆、變色、粘連和明顯二次收縮現象。
（2）抗跌落試驗：取10只收縮好電池，按1.2米高度三向六次跌落在厚度大于12MM的硬木板上，觀 察應無明顯破裂。
（3)硅油試驗：（特殊客戶要求)
將套管按電池要求套好并收縮完全，取10只樣品放入160℃±2℃的硅油中15分鐘取出冷卻后觀察： 1、外觀應無破裂、發脆、變色、粘連和二次收縮。
2、上下兩端套管覆蓋量符合要求。
